Co to jest naczynie przeponowe?
Naczynie przeponowe to wyspecjalizowany typ zbiornika, w którym znajduje się wewnętrzna membrana. Oddziela ona wodę od gazu, zazwyczaj azotu, co pozwala na efektywne kompensowanie zmian objętości w różnych instalacjach. Takie zmiany mogą być spowodowane na przykład wahaniami temperatury. W systemach centralnego ogrzewania, ciepłej wody użytkowej oraz chłodnictwa, naczynia te znacząco ograniczają kontakt wody z powietrzem.
Dzięki temu ryzyko korozji jest minimalizowane, co z kolei przyczynia się do dłuższej żywotności całej instalacji. Co więcej, naczynia przeponowe mają z góry ustalone ciśnienie wstępne, co ułatwia ich integrację z pozostałymi komponentami systemu. Gdy konieczna jest regulacja ciśnienia, ważne jest, aby przestrzegać odpowiednich zasad dotyczących jego uzupełniania, co jest niezbędne dla prawidłowego działania urządzenia.
W ten sposób naczynia przeponowe pełnią kluczową rolę w utrzymaniu stabilności ciśnienia w zamkniętych układach instalacyjnych.
Jakie są funkcje naczynia przeponowego?
Naczynie przeponowe pełni kilka istotnych ról, które są niezwykle ważne dla optymalnego działania systemów grzewczych i chłodniczych. Przede wszystkim zajmuje się:
- kompensowaniem wahań objętości wody,
- zapewnieniem stabilnego ciśnienia w systemie,
- ochroną przed hydraulicznymi uderzeniami.
Kiedy temperatura wzrasta, objętość wody również się zwiększa, co może skutkować podwyższeniem ciśnienia w systemie. Naczynie przeponowe przyjmuje nadmiar wody, co pozwala na utrzymanie stabilnego ciśnienia i zapobiega uszkodzeniom elementów instalacji. Dodatkowo, w systemach ciepłej wody użytkowej (C.W.U.) naczynie to stabilizuje ciśnienie, co pomaga unikać nagłych skoków lub spadków. Dzięki temu rozwiązaniu bezpieczeństwo systemu znacznie się poprawia, a jego żywotność wydłuża się. Z tego względu naczynie przeponowe jest nieodzownym elementem zarówno w centralnym ogrzewaniu, jak i systemach chłodniczych, gdzie kontrola objętości oraz ciśnienia jest kluczowa dla efektywności całego układu.
Co dzieje się w przypadku braku naczynia przeponowego w instalacji?
Brak naczynia przeponowego w systemie centralnego ogrzewania lub dostarczania ciepłej wody użytkowej może prowadzić do poważnych problemów. Gdy temperatura wody wzrasta, jej objętość również się zwiększa. W połączeniu z nieobecnością naczynia, sytuacja ta skutkuje nagłym wzrostem ciśnienia. Takie zjawisko może doprowadzić do uszkodzenia elementów instalacji, takich jak:
- rury,
- grzejniki,
- pompy,
- kocioł.
To generuje wysokie koszty związane z naprawami i wymianą. Ponadto, brak naczynia przeponowego wiąże się ze wzrostem ryzyka wycieku z zaworu bezpieczeństwa, który ma na celu chronić system przed nadmiernym ciśnieniem. Jeśli ciśnienie nie jest odpowiednio regulowane, zawór może funkcjonować niewłaściwie. Długoterminowe wahania ciśnienia wpływają negatywnie na żywotność całego systemu, co zwiększa ryzyko awarii. W przypadku instalacji ciepłej wody użytkowej, brak naczynia przeponowego prowadzi do zmienności ciśnienia, co z kolei obniża komfort korzystania z gorącej wody. Stabilne ciśnienie oraz prawidłowe funkcjonowanie wszystkich komponentów są kluczowe dla efektywności systemu, a naczynie przeponowe skutecznie zapewnia te wymagania.
Jak dobiera się naczynie przeponowe do instalacji?
Wybór odpowiedniego naczynia przeponowego dla systemu instalacyjnego wymaga uwzględnienia kilku istotnych parametrów. Na początek, kluczowe jest zdefiniowanie całkowitej objętości wody w systemie, co ma szczególne znaczenie w przypadku centralnego ogrzewania oraz przygotowania ciepłej wody użytkowej. Dlatego precyzyjne obliczenie objętości cieczy jest niezwykle istotne. Kolejnym ważnym czynnikiem są:
- maksymalne wartości temperatury,
- ciśnienia roboczego,
- ciśnienie wstępne naczynia, które musi być dostosowane do roboczego ciśnienia całej instalacji.
Pamiętaj, że ciśnienie w instalacji może się różnić w zależności od konkretnego zastosowania. Na przykład w systemach grzewczych ciśnienie powinno być nieco podwyższone, co pozwoli zredukować ryzyko ewentualnych awarii. Przy ustalaniu pojemności naczynia warto także wziąć pod uwagę wzrost objętości wody, który zachodzi wskutek zmian temperatury. Do tego celu można wykorzystać specjalistyczne kalkulatory dostępne w Internecie, które znacznie ułatwią te obliczenia. Warto również skonsultować się z ekspertem, który pomoże dopasować naczynie przeponowe do konkretnego rodzaju instalacji oraz specyfikacji kotła. Zastosowanie się do powyższych wskazówek może znacząco wpłynąć na efektywność całego systemu. Pamiętaj, że prawidłowe uwzględnienie wszystkich tych parametrów jest kluczowe dla trwałości oraz stabilności funkcjonowania instalacji grzewczej lub chłodniczej.
Jakie parametry instalacji wpływają na dobór naczynia przeponowego?
Wybór naczynia przeponowego jest uzależniony od kilku ważnych parametrów w systemie grzewczym. Przede wszystkim, znaczenie ma objętość wody, którą trzeba przemyśleć, a ta z kolei wynika z liczby grzejników i długości rurociągów w instalacji. Odpowiednia objętość jest kluczowa, ponieważ jej niewłaściwe dopasowanie może skutkować nierównomiernym rozkładem ciepła w systemie.
Kolejnym istotnym czynnikiem jest maksymalna temperatura pracy. Wysoka temperatura powoduje, że woda zwiększa swoją objętość, co wymaga od naczynia przeponowego dostosowania się do tych zmian. Oprócz tego, naczynie musi być w stanie wytrzymać maksymalne ciśnienie robocze, co jest kluczowe dla jego prawidłowego funkcjonowania.
Ważne jest również to, jaki czynnik grzewczy będzie zastosowany. Może to być zarówno woda, jak i glikol, a ich różnice w właściwościach fizycznych znacząco wpływają na działanie naczynia. Dopasowanie ciśnienia wstępnego naczynia do ciśnienia roboczego w instalacji to kolejny aspekt, który warto wziąć pod uwagę, aby uniknąć niepożądanych skoków ciśnienia w trakcie funkcjonowania systemu.
Nie możemy zapomnieć o źródle ciepła, które może być gazowym kotłem, kotłem olejowym lub kominkiem z płaszczem wodnym, a każdy z tych typów wiąże się z różnymi wymaganiami. Ostatecznie, należące do instalacji straty ciśnienia również mają swoje znaczenie przy wyborze naczynia przeponowego, ponieważ stabilne ciśnienie jest niezbędne w całym systemie grzewczym. Dzięki przemyślanemu doborowi naczynia przeponowego możemy zapewnić zarówno bezpieczeństwo, jak i efektywność działania centralnego ogrzewania.

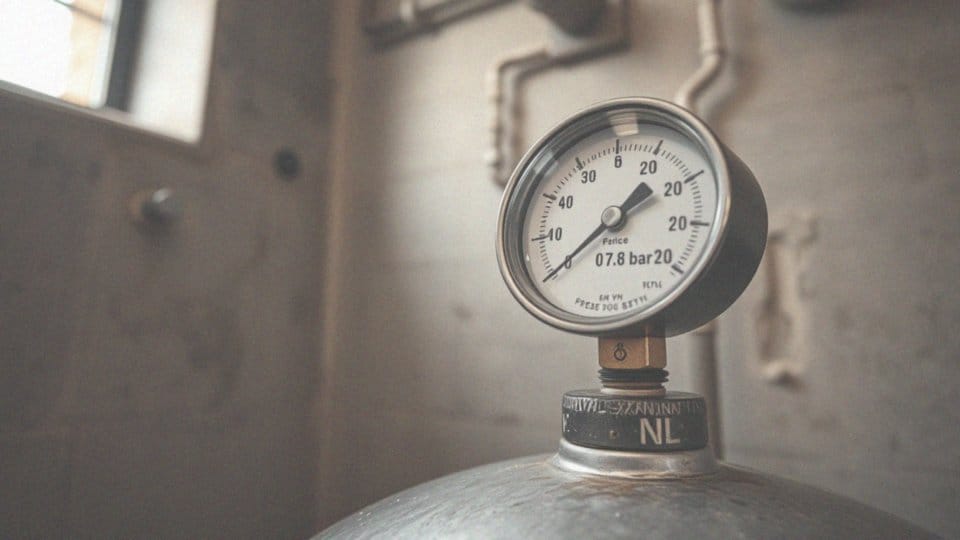

Jakie ciśnienie wstępne powinno mieć naczynie przeponowe?
Ciśnienie wstępne w naczyniu przeponowym to niezwykle istotny aspekt, który wpływa na prawidłowe funkcjonowanie systemów grzewczych oraz chłodniczych. Kluczowe jest, aby było ono dostosowane do wysokości statycznej całego układu, czyli różnicy poziomów pomiędzy naczyniem a najwyższym punktem instalacji. Zazwyczaj wartość ta powinna być wyższa o około 0,2-0,3 bara niż ciśnienie hydrostatyczne w tej górnej części systemu.
Dla przykładu, jeśli najwyższy punkt znajduje się 5 metrów nad naczyniem, to ciśnienie hydrostatyczne wynosi 0,5 bara, co sugeruje, że ciśnienie wstępne powinno oscylować w granicach 0,7-0,8 bara.
Niewłaściwe ustawienie ciśnienia może prowadzić do szeregu problemów, takich jak:
- częste zadziałanie zaworu bezpieczeństwa,
- uszkodzenie membrany naczynia.
Dlatego tak ważne jest, aby ciśnienie było na odpowiednim poziomie, co minimalizuje ryzyko awarii i zapewnia efektywną pracę systemu. Odpowiednio dobrane ciśnienie wstępne wpływa na stabilność ciśnienia oraz prawidłowe działanie całej instalacji. Ma to kluczowe znaczenie dla wydajności energetycznej i długowieczności systemu, szczególnie w kontekście centralnego ogrzewania.

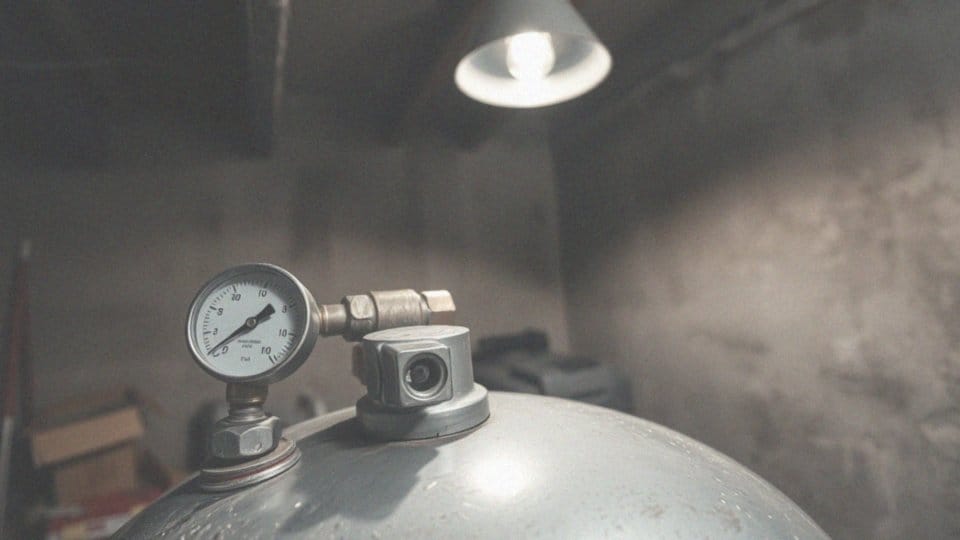

Jakie są zasady uzupełniania ciśnienia w naczyniu przeponowym?
Uzupełnianie ciśnienia w naczyniu przeponowym odgrywa istotną rolę w funkcjonowaniu systemów grzewczych i chłodniczych. Regularne monitorowanie ciśnienia co kilka miesięcy pozwala na wczesne wykrycie ewentualnych problemów, co może uchronić przed poważniejszymi awariami.
Zanim przystąpisz do tego zadania, warto odłączyć naczynie od instalacji, co można osiągnąć poprzez:
- zamknięcie zaworów odcinających,
- spuszczenie wody z części wodnej.
Gdy już to zrobisz, użyj pompki lub kompresora, by podnieść ciśnienie do optymalnego poziomu. Jeżeli nie masz możliwości odłączenia naczynia, postępuj według wskazówek i obniż ciśnienie w instalacji do minimum. Do precyzyjnego pomiaru ciśnienia przyda się manometr. Ważne jest, aby nie przekraczać zalecanego poziomu, ponieważ nadmiar ciśnienia może uszkodzić membranę.
Każde naczynie przeponowe ma swoje specyficzne ciśnienie wstępne, które powinno być zgodne z parametrami danej instalacji. Regularna konserwacja, a w szczególności uzupełnianie ciśnienia, znacząco wpływa na efektywność systemu oraz jego długowieczność. Te działania są kluczowe dla zapewnienia bezpieczeństwa oraz optymalizacji zużycia energii.

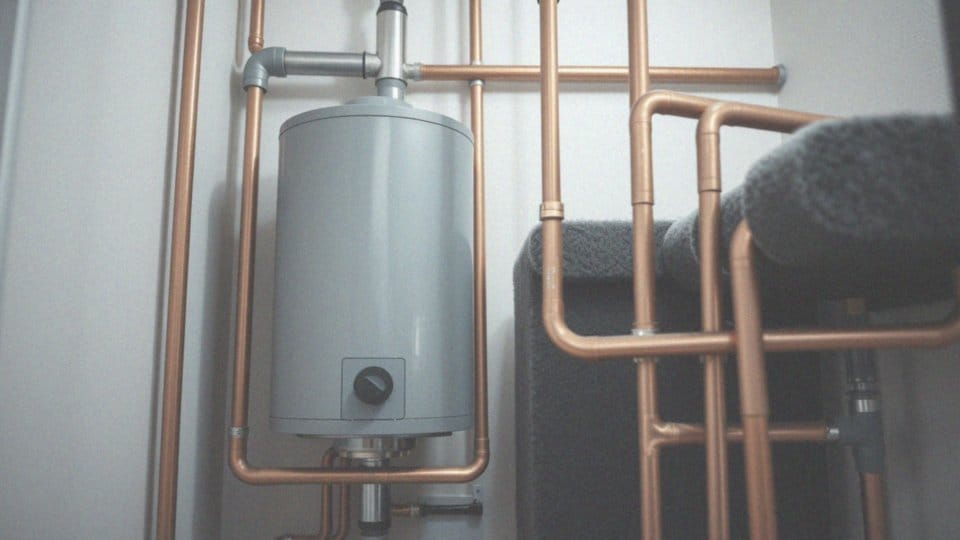

Kiedy montuje się naczynie przeponowe na zasilaniu?
Montaż naczynia przeponowego na zasilaniu ma kluczowe znaczenie w sytuacjach, które wymagają stabilizacji ciśnienia, co szczególnie dotyczy:
- instalacji centralnego ogrzewania,
- systemów ogrzewania podłogowego.
Utrzymanie właściwej temperatury zasilania jest niezbędne. Umieszczone na zasilaniu naczynie działa jak zbiornik przechowujący nadmiar wody, co eliminuje ryzyko wzrostu ciśnienia i pozytywnie wpływa na efektywność kotła. Wyższe temperatury wody wymagają natomiast, aby naczynie było odporne na trudne warunki eksploatacyjne. Aby zapobiec uszkodzeniu membrany, warto rozważyć dodatkowe zabezpieczenia, takie jak:
- izolacja,
- systemy chłodzenia.
Montaż naczynia na zasilaniu przyczynia się do stabilności oraz precyzyjnego regulowania ciśnienia, co może wydłużyć żywotność całego systemu. Bezawaryjne działanie instalacji grzewczych oraz komfort użytkowników są niezmiernie ważne, a odpowiednia konfiguracja naczynia przeponowego odgrywa w tych kwestiach znaczącą rolę.
Kiedy montuje się naczynie przeponowe na powrocie?
Montaż naczynia przeponowego w strefie powrotnej jest często stosowany w systemach centralnego ogrzewania oraz dostarczania ciepłej wody użytkowej. Umieszczenie tego elementu w chłodniejszym otoczeniu znacznie redukuje obciążenie termiczne membrany, co przyczynia się do wydłużenia jej żywotności. Taki zabieg sprawia, że konserwacja systemu staje się prostsza, a regulacja ciśnienia wstępnego – bardziej efektywna, co jest kluczowe dla zapewnienia prawidłowego funkcjonowania całej instalacji.
W przypadku systemów z kotłami na paliwo stałe, umiejscowienie naczynia w strefie powrotnej może zapobiegać przegrzewaniu w sytuacji awarii pompy obiegowej. Taka konfiguracja stabilizuje ciśnienie w układach, w których występują znaczne wahania temperatury. Odpowiednie zlokalizowanie naczynia przeponowego na powrocie nie tylko optymalizuje działanie instalacji, ale również minimalizuje ryzyko awarii, zwiększając tym samym komfort korzystania z systemu.
Jakie są zalety montażu naczynia przeponowego na zasilaniu?
Montaż naczynia przeponowego w obiegu zasilania ma wiele istotnych zalet, które znacząco wpływają na wydajność systemów grzewczych. Przede wszystkim, stabilizuje ciśnienie płynów, co jest kluczowe dla efektywności pracy kotłów, w szczególności tych kondensacyjnych. Dzięki takiej stabilizacji, praca kotła staje się bardziej optymalna, co z kolei przekłada się na obniżenie kosztów związanych z eksploatacją.
W kontekście ogrzewania podłogowego, utrzymanie stałej temperatury w obiegu zasilania jest niezwykle istotne. Naczynie przeponowe odgrywa tu ważną rolę, eliminując niepożądane wahania ciśnienia, które mogą być skutkiem zmian temperatury. Taki efekt nie tylko zwiększa komfort użytkowników, ale także przyczynia się do wydłużenia żywotności komponentów systemu.
Co więcej, instalacja naczynia na zasilaniu upraszcza proces odpowietrzania układu, co pozwala zapobiegać kumulacji powietrza w systemie grzewczym. W przypadku długich instalacji, gdzie występują znaczne straty ciśnienia, naczynie efektywnie rekompensuje zmiany objętości cieczy. To z kolei sprzyja stabilności ciśnienia oraz rentowności całego systemu. Należy jednak pamiętać o odpowiednich rozwiązaniach termicznych, by chronić membranę naczynia przed przegrzaniem.
Właściwy montaż naczynia przeponowego w obiegu zasilania jest zatem kluczowy dla prawidłowego funkcjonowania i trwałości systemu grzewczego, przynosząc korzyści zarówno dla użytkowników, jak i samej instalacji.
Jakie są zalety montażu naczynia przeponowego na powrocie?
Montaż naczynia przeponowego w systemach centralnego ogrzewania oraz ciepłej wody użytkowej niesie za sobą szereg korzyści:
- umieszczenie go w strefie powrotnej przyczynia się do obniżenia temperatury wody,
- zmniejsza obciążenie termiczne membrany, co wydłuża jej żywotność,
- prowadzi do niższych kosztów związanych z konserwacją i naprawami,
- zapewnia lepszy dostęp, co sprawia, że regulacja ciśnienia wstępnego oraz prace serwisowe stają się prostsze,
- unika przegrzewania się systemu w przypadkach awarii pompy obiegowej.
Taka konfiguracja przynosi stabilizację ciśnienia w systemie, narażonym na znaczne wahania temperatury, co zmniejsza ryzyko uszkodzeń. W skrócie, umiejscowienie naczynia przeponowego w strefie powrotnej to efektywne rozwiązanie, które nie tylko zwiększa wydajność, lecz także podnosi bezpieczeństwo funkcjonowania całej instalacji.
Jakie są typowe błędy przy montażu naczynia przeponowego?
Montaż naczynia przeponowego odgrywa kluczową rolę w prawidłowym funkcjonowaniu systemu ogrzewania. W trakcie tej operacji mogą pojawić się typowe błędy, które warto mieć na uwadze:
- niewłaściwie ustawione ciśnienie wstępne naczynia,
- montaż naczynia w trudno dostępnych miejscach,
- niewłaściwe połączenie naczynia z instalacją,
- pomijanie testu szczelności połączeń,
- wybór naczynia o zbyt małej pojemności,
- montaż naczynia w miejscach narażonych na wysokie temperatury.
Warto dopasować ciśnienie wstępne do wysokości statycznej instalacji, aby uniknąć niebezpiecznych skoków ciśnienia, które mogą negatywnie wpłynąć na trwałość systemu. Należy również unikać montażu naczynia w miejscach, które utrudniają konserwację oraz cykliczną regulację ciśnienia. Ważne jest, aby pamiętać o obecności zaworów odcinających, co zmniejsza ryzyko wycieków i nieszczelności. Często zdarza się, że pomijamy test szczelności połączeń po zakończeniu montażu, co jest kluczowe. Wybór naczynia o odpowiedniej pojemności ma znaczenie dla stabilności ciśnienia i wytrzymałości komponentów. Unikajmy także montażu naczynia w miejscach narażonych na wysokie temperatury czy bezpośrednie działanie promieni słonecznych, co negatywnie wpływa na jego efektywność i żywotność. Stosując odpowiednie zasady montażu, można uniknąć wielu problemów i zapewnić prawidłowe działanie całej instalacji.
