Schemat podłączenia bojlera poziomego – krok po kroku

Jak przygotować się do instalacji bojlera poziomego?

Przygotowanie do instalacji poziomego bojlera to kluczowy etap, który wymaga staranności. Najpierw sprawdź, czy ściana, na której zamierzasz go zamontować, jest wystarczająco wytrzymała, aby unieść ciężar bojlera wraz z pełnym zbiornikiem wody.

Dobrym pomysłem jest rozważenie:

• zbudowania stelaża,
• użycia systemu zawieszenia,
• co doda mu stabilności.

Następnie zgromadź wszystkie niezbędne narzędzia. Będą potrzebne takie rzeczy jak:

• wiertarka,
• poziomica,
• różne klucze,
• uszczelniacze,
• materiały do podłączenia rur.

Pamiętaj, że rury zasilające oraz doprowadzające wodę powinny mieć odpowiednią średnicę i być wykonane z odpowiednich materiałów. Przyda się również instrukcja obsługi bojlera, która pomoże w montażu zgodnie z wytycznymi producenta. Oprócz tego, warto dokładnie zaplanować miejsce, w którym zamierzasz zainstalować bojler. Upewnij się, że przewidziano odpowiedni dostęp do sieci wodnej oraz elektrycznej. Starannie przygotowane miejsce znacznie ułatwi sam proces montażu oraz zagwarantuje bezpieczne użytkowanie poziomego bojlera.

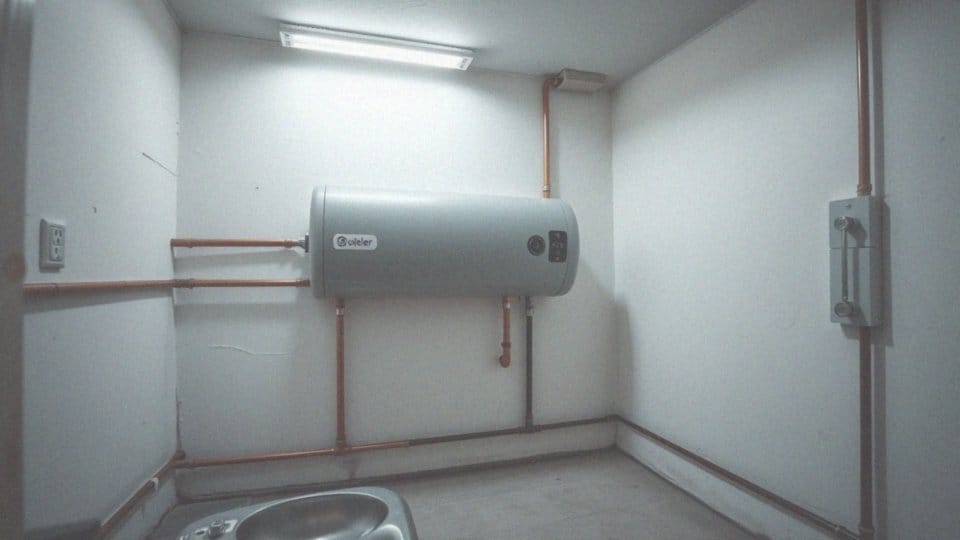

Jakie są wymagania ma bojler poziomy?

Aby właściwie zainstalować bojler poziomy, istnieje kilka istotnych kwestii, które należy uwzględnić:

• wymaganie większej przestrzeni na ścianie,
• możliwość łatwego dostępu do urządzenia, co ułatwi prace serwisowe i konserwacyjne,
• podłączenie do sieci wodnej i elektrycznej, aby bojler pracował efektywnie,
• odpowiednie zabezpieczenie miejsca instalacji, szczególnie wentylacja i ochrona przed wilgocią w przypadku bojlerów gazowych,
• izolacja termiczna, która ogranicza straty ciepła.

Dzięki solidnej izolacji można poprawić efektywność energetyczną urządzenia, co przyczyni się do zmniejszenia kosztów eksploatacji. Zanim przystąpimy do montażu, warto zasięgnąć porady specjalisty, który pomoże upewnić się, że wszystkie wymagania zostały spełnione.

Jak podłączyć bojler z wężownicą do centralnego ogrzewania – instrukcja

Jakie zasady montażu bojlera w łazience lub kuchni?

Zainstalowanie bojlera w łazience czy kuchni wiąże się z przestrzeganiem kilku istotnych zasad. Na początek warto starannie wybrać lokalizację – powinna ona gwarantować łatwy dostęp do instalacji wodnej i elektrycznej.

• wentylacja pomieszczenia – dobrze przewietrzane miejsce pomaga uniknąć nagromadzenia wilgoci, która może prowadzić do korozji,
• zawór bezpieczeństwa – chroni przed zbyt wysokim ciśnieniem,
• bojler blisko źródła wody – krótkie odcinki rur wpływają korzystnie na jego efektywność,
• bojlery elektryczne – należy podłączyć je do oddzielnego obwodu elektrycznego z odpowiednim zabezpieczeniem, co zmniejsza ryzyko przeciążeń,
• mocne ściany – upewnij się, że ściany, na których będzie umieszczony bojler, są wystarczająco mocne,
• solidne mocowanie – jeśli instalacja ma być pozioma, zadbaj o mocowanie, aby zminimalizować ewentualne wibracje i hałas.

Należy pamiętać, że wszystkie te aspekty są kluczowe dla prawidłowego działania bojlera oraz zapewnienia Twojego bezpieczeństwa.

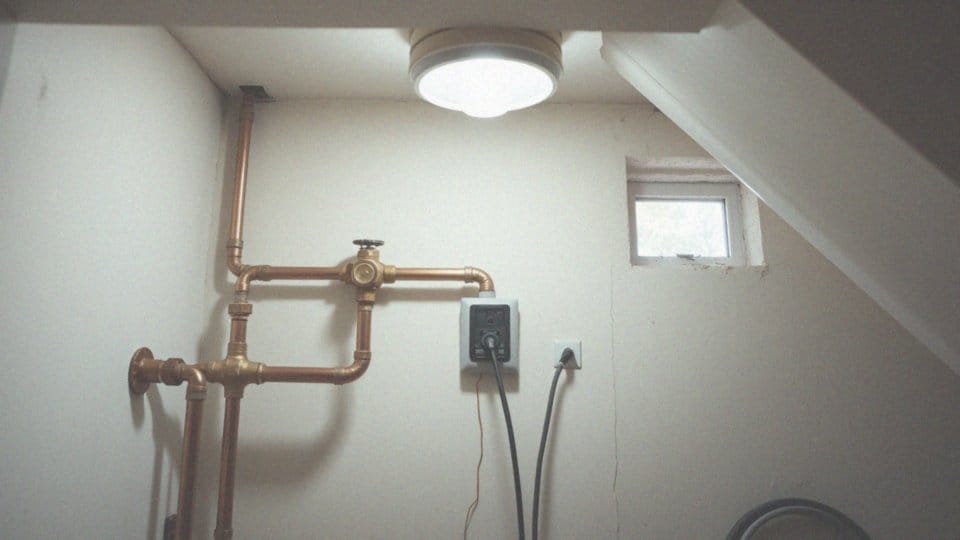

Jak zapewnić odpowiedni dostęp do sieci wodnej i elektrycznej przy montażu bojlera?

Podczas instalacji bojlera kluczowe jest zapewnienie właściwego dostępu do wody oraz energii elektrycznej. Rury, które dostarczają zimną i ciepłą wodę, powinny być umiejscowione w miejscu, do którego łatwo można sięgnąć. Ważne jest, aby ich podłączenie do sieci wodociągowej spełniało wszystkie lokalne przepisy.

Zainstalowanie zaworów odcinających to świetny sposób na szybkie odłączenie bojlera, zyskując możliwość uniknięcia zakręcania głównego zaworu wody. Jeśli chodzi o instalację elektryczną, niezbędne jest, by gniazdko było przystosowane do wymagań bojlera. Konieczne jest, aby miało odpowiednie uziemienie oraz zabezpieczenia, które zapobiegają przeciążeniom.

Warto również rozważyć:

• podłączenie bojlera do osobnego obwodu elektrycznego,
• poprawne prowadzenie przewodów elektrycznych i wodnych,
• dobry wybór materiałów odpornych na wilgoć i wysokie temperatury.

Właściwie zaplanowany dostęp do wody i energii elektrycznej nie tylko ułatwi instalację, ale również zapewni komfortowe użytkowanie bojlera.

Jak wygląda schemat podłączenia bojlera poziomego?

Schemat podłączenia bojlera poziomego może się różnić w zależności od jego typu. W przypadku bojlera elektrycznego kluczowe jest prawidłowe podłączenie trzech przewodów:

• przewód fazowy, zazwyczaj brązowy, łączymy z zaciskiem oznaczonym literą ’L’,
• przewód neutralny – najczęściej niebieski – powinien trafić do zacisku oznaczonego ’N’,
• uziemiający, w kolorze żółto-zielonym, należy podłączyć do zacisku dedykowanego uziemieniu.

Dla bojlera dwupłaszczowego, działającego w zestawie z piecem centralnego ogrzewania, istotne jest prawidłowe zainstalowanie rur zasilających i powrotnych do wężownicy. Niezwykle ważne są również rury do zimnej oraz ciepłej wody użytkowej, ponieważ mają one kluczowe znaczenie dla prawidłowego funkcjonowania całego systemu. Dodatkowo, konieczne jest zainstalowanie zaworu bezpieczeństwa, który zabezpiecza urządzenie przed nadmiernym ciśnieniem. Zachowanie odpowiednich norm instalacyjnych oraz staranność podczas podłączania to podstawy bezpieczeństwa i efektywności bojlera. Przed rozpoczęciem instalacji dobrze jest dokładnie zapoznać się z dokumentacją producenta. To pozwoli na uniknięcie ewentualnych błędów i zapewni prawidłowe działanie systemu.

Jakie połączenia są wymagane do podłączenia rur w bojlerze?

Podłączenie rur w bojlerze to proces, który wymaga staranności oraz uwzględnienia specyfiki materiałów. Najczęściej spotykane połączenia to:

• gwintowane,
• skrécane,
• zaciskane.

Jednak dla rur miedzianych zaleca się lutowanie, zarówno twarde, jak i miękkie, jako najskuteczniejszą metodę. Ważne jest również zastosowanie odpowiednich uszczelniaczy, takich jak taśma teflonowa czy pasta uszczelniająca, które zapewnią szczelność całego systemu. W przypadku bojlerów dwupłaszczowych warto zdecydować się na sztywne połączenia; dzięki temu unikniemy problemów związanych z elastycznością i potencjalnymi wyciekami.

Montaż bojlera poziomego – zalety, wymagania i instrukcje krok po kroku

Istotna jest także średnica rur zasilających oraz doprowadzających wodę użytkową, co wpływa na prawidłowy przepływ wody i efektywność systemu. Odpowiednie zaplanowanie i realizacja połączeń mają kluczowe znaczenie dla bezpieczeństwa użytkowania oraz sprawności bojlera.

Jak prawidłowo podłączyć bojler do pieca c.o.?

Podłączenie bojlera do systemu centralnego ogrzewania (C.O.) wiąże się z kilkoma kluczowymi kwestiami technicznymi, które mają na celu zapewnienie efektywności oraz bezpieczeństwa całego układu. Ważne jest, aby:

• prawidłowo połączyć rurę zasilającą z pieca do wężownicy bojlera,
• skierować rurę powrotną z bojlera z powrotem do pieca,
• zadbać o to, aby instalacja była wolna od zatorów,
• zamontować zawory odcinające na rurach doprowadzających wodę,
• instalować zawór zwrotny, aby zapobiec cofaniu się wody z bojlera do pieca C.O.,
• po zakończeniu podłączenia nie zapomnieć o odpowietrzeniu instalacji C.O. – usunięcie nagromadzonego powietrza jest kluczowym krokiem dla optymalnego działania systemu grzewczego.

Te wskazówki są fundamentem dla właściwego funkcjonowania bojlera połączonego z piecem C.O., co przekłada się na wygodę użytkowania oraz oszczędności w eksploatacji.

Jakie przewody należy wykorzystać do podłączenia bojlera elektrycznego?

Aby prawidłowo zainstalować bojler elektryczny, należy skorzystać z odpowiednich przewodów pochodzących z głównej rozdzielnicy. Zaleca się wybór przewodów o przekroju:

• 2,5 mm²,
• 4 mm²,
• które będą najlepiej odpowiadały mocy grzewczej urządzenia.

Zawsze warto sprawdzić szczegółowe wymagania podane w instrukcji obsługi oraz dostosować się do lokalnych przepisów. Do podłączenia należy zastosować przewód trójżyłowy, który składa się z:

• przewodu fazowego (przeważnie w kolorze brązowym lub czarnym),
• neutralnego (najczęściej niebieskiego),
• uziemiającego (żółto-zielonego).

Istotne jest, aby przewód zasilający był odpowiednio zabezpieczony przed ewentualnymi uszkodzeniami mechanicznymi oraz wilgocią, co ma kluczowe znaczenie dla bezpieczeństwa oraz efektywności działania bojlera. Warto również pamiętać, żeby instalację wykonać zgodnie z obowiązującymi zasadami montażu. Przewody należy prowadzić w zgodzie z przyjętymi standardami, a zastosowanie odpowiednich zabezpieczeń, takich jak bezpieczniki, zminimalizuje ryzyko przeciążeń i zapewni długotrwałe oraz bezproblemowe użytkowanie urządzenia.

Jak zabezpieczyć instalację bojlera elektrycznego?

Aby skutecznie zabezpieczyć bojler elektryczny, warto podjąć kilka kluczowych działań. Na początek, ważne jest, by podłączyć urządzenie do dedykowanego obwodu elektrycznego, co znacząco zmniejsza ryzyko przeciążenia sieci. Zaleca się również:

• zainstalowanie bezpiecznika o wartości od 16A do 20A, dostosowanego do mocy bojlera,
• użycie wyłącznika różnicowoprądowego, który chroni przed porażeniem prądem w sytuacjach awaryjnych,
• staranne izolowanie wszystkich połączeń elektrycznych, co czyni je odpornymi na wilgoć oraz różnorodne uszkodzenia,
• korzystanie z przewodów odpornych na wilgoć, o odpowiednim przekroju, zazwyczaj 2,5 mm² lub większym,
• zapewnienie dobrej wentylacji w pomieszczeniu z bojlerem.

Przestrzeganie norm i zasad bezpieczeństwa jest niezbędne do prawidłowego funkcjonowania urządzenia oraz zapewnienia bezpieczeństwa użytkowników. Regularne kontrole bojlera pozwalają w porę wykryć wszelkie nieprawidłowości i upewnić się, że sprzęt działa zgodnie z oczekiwaniami.

Jak sprawdzić szczelność instalacji po podłączeniu rur?

Po zainstalowaniu rur w bojlerze niezwykle istotne jest, aby dokładnie sprawdzić szczelność wszystkich połączeń. Powoli napełniaj bojler wodą, uważnie obserwując, czy w miejscach gwintów, połączeń skręcanych lub lutowanych nie pojawiają się jakiekolwiek wycieki.

W przypadku zauważenia przecieku, natychmiast odetnij dopływ wody. Kolejnym krokiem jest:

• dokręcenie problematycznego miejsca,
• uszczelnienie problematycznego miejsca.

Po dokonaniu naprawy ponownie napełnij bojler, by upewnić się, że usterka została całkowicie usunięta. Warto również zwrócić uwagę na szczelność zaworu bezpieczeństwa oraz innych elementów systemu. Utrzymanie właściwego ciśnienia w układzie jest kluczowe dla jego efektywnego działania oraz komfortowego korzystania z ciepłej wody. Pamiętaj, że wszelkie nieprawidłowości powinny skłonić cię do szybkiej reakcji, aby uniknąć poważniejszych problemów z instalacją.

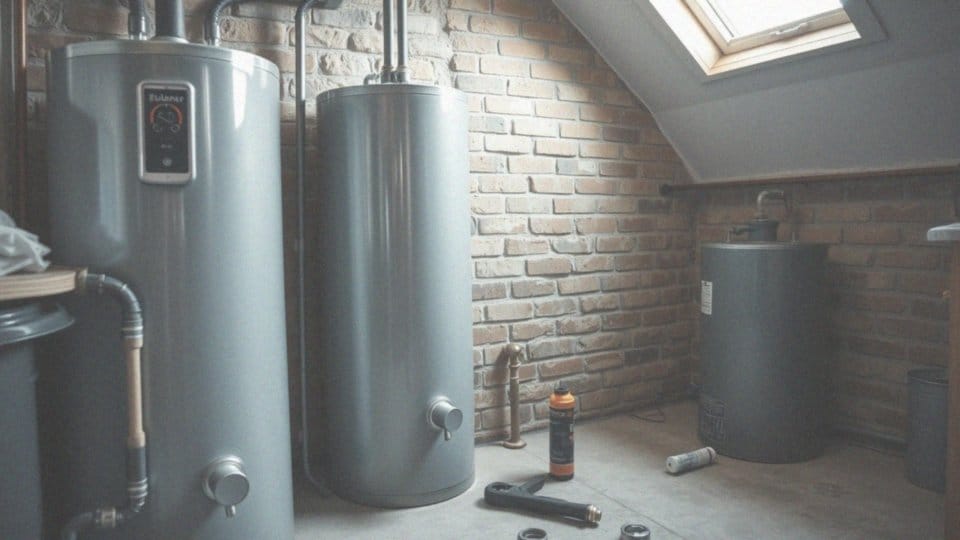

Jakie są kroki do wykonania podczas napełniania bojlera?

Gdy przystępujesz do napełniania bojlera, pamiętaj, by wykonać kilka istotnych kroków:

1. upewnij się, że zawór spustowy jest całkowicie zamknięty,
2. delikatnie odkręć zawór doprowadzający zimną wodę, co pozwoli uniknąć nagłych skoków ciśnienia,
3. odpowietrz bojler, otwierając zawór odpowietrzający lub lekko odkręcając kran z ciepłą wodą w najwyżej położonym punkcie instalacji,
4. obserwuj wszystkie połączenia, by na bieżąco sprawdzać, czy nie ma żadnych przecieków,
5. po zakończeniu napełniania sprawdź, czy ciśnienie wody odpowiada wskazaniom producenta.

Regularne monitorowanie ciśnienia oraz odpowietrzanie systemu znacząco poprawiają wydajność bojlera. Właśnie dlatego każdy etap napełniania wymaga staranności, co przyczyni się do twojego bezpieczeństwa oraz komfortu użytkowania.

Jakie są warunki bezpieczeństwa przy podłączeniu bojlera?

Podczas instalacji bojlera kluczowe jest przestrzeganie zasad bezpieczeństwa, które zapewniają nie tylko prawidłowe działanie urządzenia, ale także ochronę użytkowników. Prace warto zacząć od:

• wyłączenia zasilania elektrycznego,
• używania właściwych narzędzi i materiałów, które spełniają wymagane normy techniczne,
• dokładnego zapoznania się z instrukcją producenta oraz schematem podłączenia.

Jednym z fundamentalnych kroków jest uziemienie bojlera, co znacząco zmniejsza ryzyko porażenia prądem. Dodatkowo, zainstalowanie zaworu bezpieczeństwa chroni przed nadmiernym ciśnieniem w systemie, co zwiększa bezpieczeństwo całej instalacji. Regularne sprawdzanie stanu anody magnezowej może pomóc w unikaniu korozji, a w rezultacie przyczynić się do dłuższej żywotności sprzętu.

Podłączenie bojlera do pieca węglowego – praktyczny przewodnik

Warto także zadbać o:

• odpowiedni dostęp do źródeł wody i energii elektrycznej,
• stosowanie zaworów odcinających, co ułatwia szybkie odłączenie urządzenia w razie potrzeby.

Pamiętajmy, że właściwe materiały oraz przestrzeganie odpowiednich procedur mają zasadniczy wpływ na codzienne bezpieczeństwo i komfort użytkowania bojlera.
